JWELL Vysokorychlostní extruzní linka pro PE/PPR/PE-RT/PA s malým průměrem, s jednou a dvěma trubkami

Technologie kompatibilní s více materiály

Plné pokrytí materiálu

Vhodný pro různé technické plasty, jako je PE (včetně HDPE, MDPE), PPR, PE-RT (tepelně odolný polyethylen typu I/II) a PA (nylon 11/12), a podporuje výrobu rozmanitých produktů, jako jsou potrubí pro teplou a studenou vodu, podlahové vytápění a průmyslové kapaliny.

Inteligentní systém regulace teploty

Je vybaven nezávislým segmentovaným modulem pro regulaci teploty a dosahuje přesné regulace tavení s tolerancí ±0.5 °C pro vysokou teplotní odolnost materiálů PE-RT (odolnost vůči trvalému tlaku 110 °C) a vysokou krystalinitu PA, což zajišťuje stabilitu molekulární struktury materiálu.

Vysokorychlostní extruze

Dvoukanálová koextruzní konstrukce

Režim jedné/dvou trubky lze volně přepínat a rychlost synchronní extruze dvou trubky dosahuje 50 m/min a výrobní kapacita jedné linky se zvyšuje o 40 %, což splňuje potřeby dodávek velkých objemů objednávek.

Systém pohonu s vysokým točivým momentem

Používá servopoháněný extruder a poměr stran šneku je optimalizován na 33:1, což zajišťuje stabilní plastifikaci materiálů s vysokou viskozitou, jako je PPR, při rychlosti 280 ot./min a snížení spotřeby energie o 15 %.

Technologie přesného lisování

Vakuové dimenzování a chlazení v uzavřené smyčce

Díky vícestupňovému vakuovému kalibračnímu zařízení je ovalita potrubí ≤ 0.5 % a tolerance tloušťky stěny je řízena na ± 0.1 mm; dynamický systém vodního chlazení dosahuje gradientního chlazení, které eliminuje vnitřní pnutí v PE-RT trubkách.

Online detekce a zpětná vazba

Integrovaný laserový měřič průměru a ultrazvukové sledování tloušťky stěny, úprava procesních parametrů v reálném čase pro zajištění souladu s mezinárodními normami, jako je ISO4427 (vodovodní potrubí) a EN ISO22391 (podlahové vytápění).

Inteligentní řízení výroby

Rozhraní pro interakci člověk-stroj

Podporuje vícejazyčné dotykové ovládání, přednastavené procesní databáze pro materiály jako PE/PPR/PA a přepínání výrobních receptur jedním kliknutím.

Vzdálený provoz a údržba IoT

Provozní data zařízení jsou synchronizována s cloudem, který umožňuje vzdáleně diagnostikovat závady a poskytovat prediktivní řešení údržby pro zkrácení prostojů zahraničních zákazníků.

Systém pro dodávku tekutin uvnitř budov

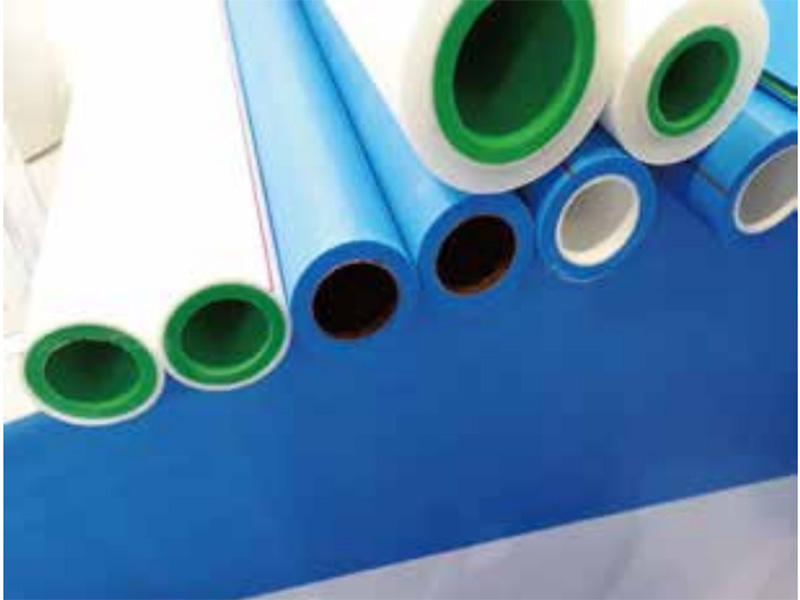

Zásobování teplou a studenou vodou: Trubky PPR se široce používají v sítích teplé a studené vody v budovách díky své vysoké teplotní odolnosti, odolnosti proti tečení a netoxicitě, zejména pro skryté potrubní systémy v domácnostech a komerčních budovách.

Projekt podlahového vytápění: Trubky PE-RT jsou flexibilní a tepelně odolné a dlouhodobě odolávají provozním teplotám pod 60 °C. Jsou preferovaným materiálem pro podlahové topné spirály a splňují požadavky na pokládku odbočných potrubí malého průměru.

Přesná doprava pro městské a průmyslové účely

Síť odbočných plynovodů: PE trubky malého průměru se používají pro nízkotlaké plynovody v domácnostech, mají antistatické, tlakově odolné a těsnicí vlastnosti a splňují bezpečnostní předpisy pro plyn.

Přenos chemických médií: Trubky z PA (nylonu) mají vynikající odolnost vůči olejům a jsou vhodné pro dopravu paliva, mazacího oleje a dalších médií v automobilovém a strojním průmyslu; trubky z PE/PPR se používají pro bezemisní přepravu kyselých a alkalických roztoků v potravinářských závodech.

Obnova měst a transformace potrubní sítě

Výměna potrubí bez výkopových prací: PE trubky malého průměru mohou nahradit staré cementové a litinové trubky metodou obložení, čímž se sníží výkopové práce na silnicích, a jsou vhodné pro modernizaci a transformaci systémů zásobování vodou a odvodnění ve starých městských oblastech.

Speciální scénické aplikace

Lékařské a laboratorní systémy: PA trubky se používají pro dodávku lékařských plynů nebo pro přesné laboratorní systémy řízení tekutin díky své dobré biokompatibilitě.

Mikro zavlažování a terénní úpravy: V konečné potrubní síti kapkové závlahy a postřikovacích závlahových systémů se používají PE trubky malého průměru k dosažení přesného a úsporného zavlažování.

Tento typ potrubí splňuje základní požadavky moderního inženýrství na efektivní konstrukci, dlouhou životnost a nízké náklady na údržbu díky materiálovým vlastnostem a přizpůsobení se prostředí.

Hlavní výhoda stroje na vytlačování trubek Jwell

● Hlavní část extruderu: Šnek a válec využívají německou technologii, ohřev válce je keramický topný kroužek s tepelně izolační bavlnou, spotřeba energie se může snížit o 3 % až 5 %. Motor je vybaven vysoce kvalitním synchronním servomotorem s permanentními magnety, který má zjevné úspory energie a snížení hluku, dosahuje 6 %, respektive 30–50 decibelů.

●Centrální řídicí systém (lze integrovat s extrudéry, trakčními a gravitačními dávkovacími systémy).

Profesionální řídicí systém plastových strojů, nejnovější inteligentní distribuované řídicí řešení, zobrazení spotřeby energie zařízení (na tunu výstupu). Nastavení hesla pro vstup s funkcí připomenutí údržby zařízení; Programovatelné a nastavitelné alarmové a ochranné funkce na všech úrovních; Hlavní extruder využívá řízení s proměnnou frekvencí od značky ABB nebo Schneider; Implementuje řízení na třech místech (hlavní jednotka, trakce, vakuová skříň); Originální 12palcový barevný displej Siemens s rozhraním člověk-stroj, modulární regulace teploty;

●Forma a kalibrační pouzdro: Materiál je rovnoměrně rozptýlen, s nízkým smykovým teplem a pohodlným nastavením matrice; Uvnitř tělesa formy je instalován teplotní senzor; Povrch průtokového kanálu je ošetřen nitridací nebo galvanickým leštěním; Zlepšení rovnoměrnosti tloušťky stěny; Hlavní komponenty (forma a jádro) jsou vyrobeny z vysoce kvalitní oceli.

●Část vakuové nádrže a chladicí nádrže: Zbytkové napětí u nízkovakuových tvarovaných trubek je po tvarování zcela eliminováno; Silné chlazení postřikem zajišťuje rovnoměrné chlazení; Velký plastový filtrační systém usnadňuje včasné čištění ucpaného potrubí.

●Traktor/odtahová jednotka: Trakční pohon Caterpiller/pásový nebo řemenový; Zařízení pro měření délky s kodérem značky Omron; Servomotory a servo řídicí systémy značky Inovance.

●Stroj na řezání trubek: Rotační bezprašné řezání; kotouč z tvrdé slitiny; pneumatické synchronní řídicí zařízení; regulace frekvence značky Bosch Rexroth; importovaný programovatelný řídicí systém; řez je obzvláště hladký.
